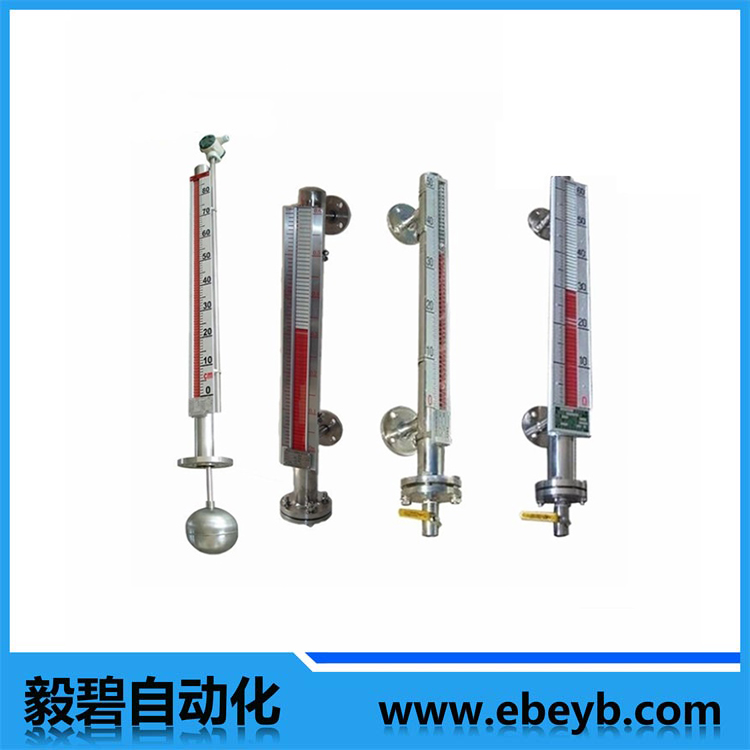

• 商品名稱：頂裝式磁翻板液位計
• 添加時間：2020-02-27 21:08:43
聯系電話：021-39558750
聯系郵箱：ebauto18@126.com

一、介紹

       磁翻板液位計是工業生產中常用的一種液位測量儀表，可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測，廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業。

二、工作原理

       磁翻板液位計（也可稱為磁性浮子液位計）根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的長久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨?，指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。

三、特點

1、適用范圍廣、安裝形式多樣，適合任何介質的液位、界面的測量。

2、被測介質與指示結構******隔離，密封性能好，防泄露、適應高壓、 高溫、腐蝕條件下的液位測量，可靠性高。

3、集現場指示、遠傳變送、報警控制開關于一體且可自由調整，功能齊全 　雙色指示帶夜光、連續直觀、醒目、測量范圍大，觀察方向可任意改變。

4、耐振動性能好，能適應液位波動大的情況下工作，結構簡單，安裝方便，維護費用低。

5、帶精美的磁鋼校正器，現場隨意校調技術參數。

四、技術參數

1、法蘭尺寸及密封面：DN15、DN20、DN25、DN40等

2、本體材質：304 316 316L PP塑料

3、量程范圍：300～9000

4、介質密度（g/cm3）：0.49～1.99

5、介質粘度： ≤0.019Pa.S

6、工作溫度℃：-40～350

7、壓力等級（MPa）：≤10

8、測量精度：≤±10

9、安裝方式：側裝式、頂裝式

10、防護等級：IP65

11、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）

12、傳輸方式：4～20mA

五、規格選型

訂貨須知：提供介質、溫度、壓力、介質密度、量程、安裝方式、安裝尺寸、是否需要輸出、相關附件。

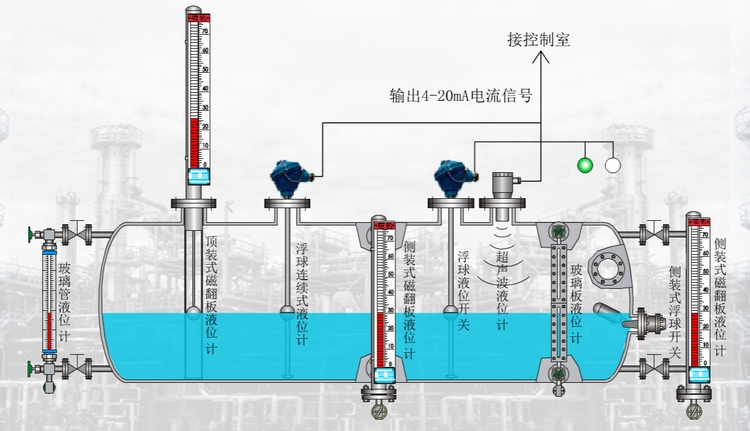

六、示意圖

七、安裝使用和維護

1、首先查看液位計標牌數據與訂貨要求是否相符，距離液位計周圍200mm范圍內不得有勵磁鐵件及其它磁性物質，否則會影響液位計正常工作。

2、液位計與容器之間應裝有截止閥，以便檢修及清洗時切斷物料。本體安裝須***垂直，***大偏角≤3°。測量范圍＞4m時在安裝使用過程中應增加中間支撐點。

3、液位計進入運行前，應先打開上法蘭氣相閥，然后緩慢打開下法蘭液相閥，使介質緩慢的流入筒體讓翻柱（板）逐一跟蹤指示，并用調節螺釘調整好零液位。

4、液位計護導管和主體導管須***保持垂直。

5、安裝完畢后，需對顯示器的翻柱用磁鋼引導一次使零位以上顯示紅色，零以下顯示白色。
