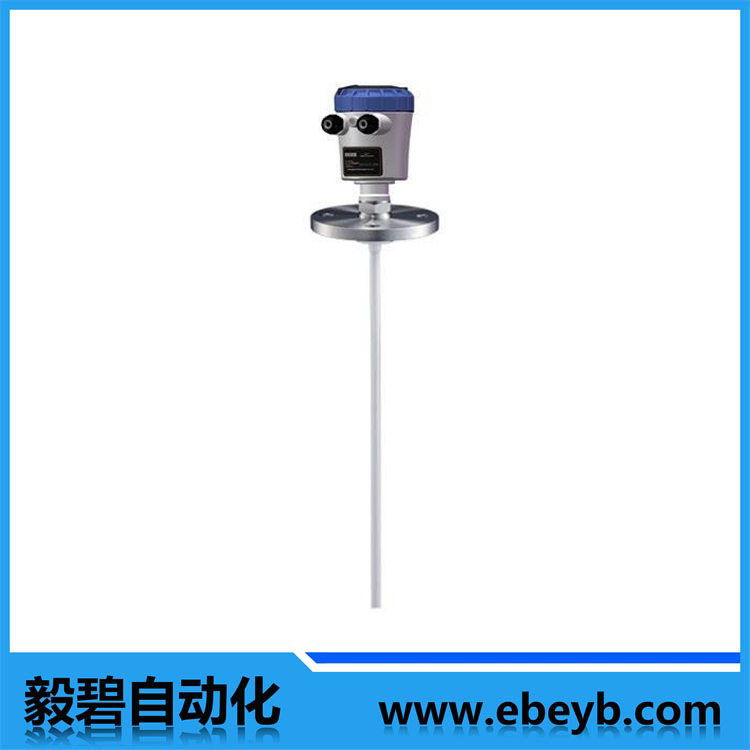

- 商品名稱：EbyRD603導波雷達物位計
- 添加時間：2023-08-24 17:21:48
聯系郵箱：ebauto18@126.com
EbyRD603導波雷達物位計是一種用于監測液體或固體物料的物位的儀器設備。它利用導波雷達技術，通過發送和接收微波信號來測量物料的高度或液位。以下將詳細介紹導波雷達物位計的原理、特點以及應用領域。
應用 | 含泡沫/攪拌等液體/漿料 |
量程范圍 | 0…4m |
過程連接 | 法蘭 |
過程溫度 | -20~250℃ |
過程壓力 | -0.1~1.6MPa |
測量精度 | ±0.1% |
儀表盲區 | ≤0.3m |
信號頻率 | 100MHz~1.8GHz |
信號輸出 | 4~20mA/HART |
電源 | 24VDC、兩線制 |
防護等級 | 壓鑄鋁殼、IP67 |
防爆等級 | Ex ia/d IIC T6 Ga/Gb |
一、原理
EbyRD603導波雷達物位計采用微波信號進行物位測量，其原理基于微波在不同介質中的傳播速度不同。它工作時，通過天線向物料發送微波信號，當信號遇到物料表面時會發生反射。接收器接收到反射信號后，根據信號的時間延遲來計算物料與傳感器之間的距離，從而確定物料的高度或液位。
二、特點
非接觸測量：導波雷達物位計可以在不接觸物料的情況下進行測量，無需直接接觸液體或固體物料，減少了材料的污染和腐蝕的風險。
高精度測量：導波雷達物位計具有較高的測量精度，可達到毫米級別，適用于對物料高度或液位要求較高的應用場景。
良好的適應性：導波雷達物位計對于不同的物料具有較好的適應性，可應用于各種液體和固體物料的測量，包括粉狀物料、顆粒狀物料以及腐蝕性液體等。
抗干擾能力強：導波雷達物位計具有良好的抗干擾能力，可以在惡劣的環境條件下正常工作，如高溫、高壓、塵埃、濕度等環境。
易安裝和維護：導波雷達物位計安裝簡便，沒有復雜的調試過程，且維護成本較低。
三、應用領域
導波雷達物位計廣泛應用于工業生產和處理過程中的物位監測和控制，常見的應用領域包括但不限于以下幾個方面：
石化行業：用于儲罐、反應釜等容器的液位監測和控制，通過實時監測物料液位，確保生產過程的安全和穩定。
食品行業：用于食品加工設備中的物料供給和配料控制，可測量原料罐、混合槽等的液位，實現自動化生產過程。
水處理行業：用于水池、水箱等水處理設施的液位監測，可及時檢測水位變化，保證供水系統的正常運行。
化工行業：用于反應釜、儲罐等化工設備的物料液位監測，有效控制工藝過程，避免發生意外事故。
環境監測：用于河流、湖泊等自然水域的水位監測，實時監控水位變化，對洪水預警和水資源管理具有重要意義。
四、其他
功能和檢測系統測量原理
導波雷達物位計的發展基于一項歷經檢驗的測距技術，該測距技術所采用的測量原理被稱之為時域反射（TDR）原理。低強度電磁脈沖以納秒級寬度被發射并沿著剛性或柔性的導體以光速行進，當脈沖接觸到介質表面時被反射。被反的脈沖強度取決于被測介質的相對介電常數，常數越大，則反射越強。發射脈沖與反射脈沖的時間差的一半對應著從法蘭面到被測介質表面的距離；并且，該時間差被轉換成4...20mA電流和/或數字信號
輸入
反射的脈沖信號沿纜繩傳遞至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號由智能軟件完成識別，距離物料表面的距離D與脈沖的時間行程T成正比：D=CxT/2 其中C為光速 因空罐的距離E已知，則物位L為:L=E-D
輸出
通過輸入空罐高度E(=零點),滿罐度F(=滿量程)及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應與4-20mA輸出。
綜上所述，導波雷達物位計是一種高精度、非接觸式的物位監測儀器，具有廣泛的應用領域。它不僅可以提高生產過程的安全性和穩定性，還可以實現自動化控制，為工業生產和環境監測提供可靠的技術支持。
