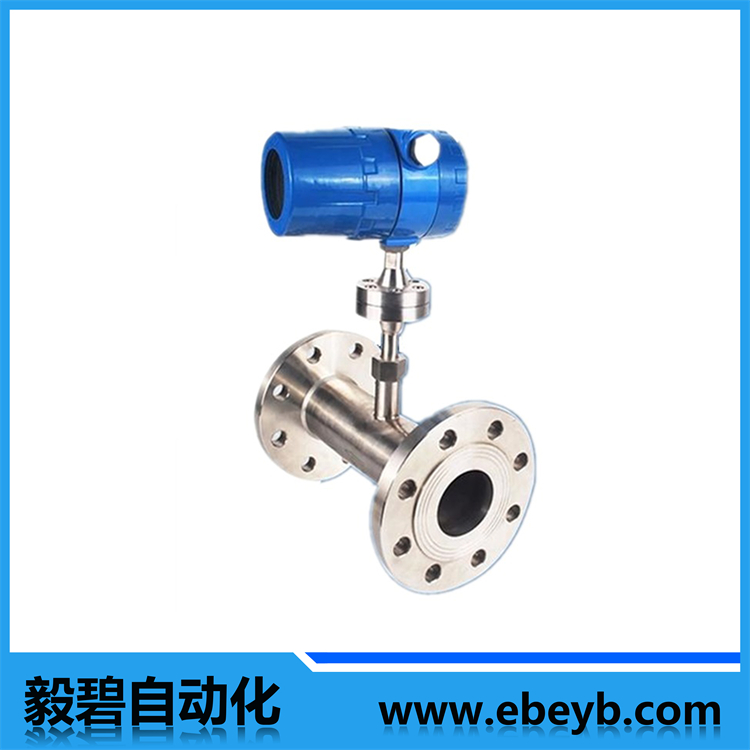

• 商品名稱：熱式氣體質量流量計（管道式）
• 添加時間：2020-03-29 20:40:14
聯系電話：021-39558750
聯系郵箱：ebauto18@126.com

一、介紹

       EBRSL系列熱式氣體質量流量計是利用熱傳導原理測量流體流量的儀表，該儀表采用恒溫差法對氣體質量流量進行準確測量。熱式氣體質量流量計具有體積小，數字化程度高，安裝方便，測量準確等優點。

二、產品技術優勢

1、特有流量數據模型算法；模糊理論控制溫度、濕度算法；

2、高性能智能微處理器及模數、數模轉換芯片；

3、寬量程比1000：1；大口徑，低流速，壓損可忽略；

4、直接測量質量流量，無須溫壓補償；

5、低流速測量非常靈敏；

6、設計、選型方便，安裝、使用簡便；

7、適合各類單一或混合氣體流量測量。

三、產品特點

1、采用穩定性******鉑RTD傳感器技術

2、采用享有“平衡結構封裝”技術,介質溫度自補償

3、特有算法,可實現高線性、高重復性、高精度

4、量程比寬1000:1,可據用戶要求可拓展

5、可實現大管徑小流量測量，***小流量可測低至零,分辨率0.001m/s

6、無可動部件、振動影響可忽略

7、直管段要求不高1-2D

8、與介質的溫度、壓力無關

9、特有高溫算法，介質溫度可達+400℃

10、采用高濕算法，實現高精度測量

11、對流量信號鍵入12點動態修正，內置10點修正

12、在線動態校正電流/電壓輸出

13、對粉塵等小顆粒不敏感

14、在線不斷流裝卸，維護方便

四、應用場合

1、公用工程---電﹑氣﹑水處理的監控

       管道的氣體；通用系統；沼氣；煤氣；天然氣；液化氣；鍋爐預熱空氣；

2、石油與天然氣工業

      能量交換；填井氣回收； 燃?xì)庥?jì)量；氣體質量分析；泄漏氣測試；天然氣測量；火炬氣的監控；

3、電力行業

      燃料系統中氣體分配過程中的氣體測量；鍋爐及輔助系統中各種氣體的測量；燃?xì)鉅t中氣體測量；氫氣測量；電廠高爐的一次風、二次風的測量；

4、化學行業

       煙氣循環監測；采樣系統中氣體流量計量；引風機的氣體流量計量；化肥廠氨氣測量 ；電池工廠各種氣體流量測量；

5、冶金行業

      鋼鐵廠加氣測量；煉鐵廠高爐煤氣的測量；焦化廠焦?fàn)t煤氣的測量；軋鋼廠加熱爐燃?xì)猓ǜ郀t煤氣、焦化煤氣、天然氣等）的測量控制；熱處理淬火爐等的氫、氧、氮等氣體的控制；

6、紙漿與造紙行業

      廢水處理系統中氣體的測量；煙道流量監控；鍋爐回收二次/三次空氣；鍋爐的燃?xì)夂涂諝馑惋L(fēng)測量；

7、食品及醫藥行業

       加工操作中新鮮空氣的加入；啤酒廠中的二氧化碳處理；瓶子消毒器中的熱空氣的流量；熱氧化過程中氣體流量測量；通風系統；鍋爐進氣﹑廢氣﹑過程控制；

8、環保

      沼氣利用過程中的氣體測量；氯氣處理過程中氯氣氣體測量；污水處理過程中曝氣池的氣體測量；煙筒煙道排氣監測SO2和NOX的排量；

9、其他行業

       工廠壓縮空氣測量；煤粉燃燒過程粉/氣配比控制燃料；水泥工業豎式磨粉機排放熱氣流量控制；

五、性能指標

1、測量范圍：0.5—100Nm/s （20℃，101.33KPa）

2、準確度: ±1.5%的讀數,±1.5%滿量程

3、量程比：通常100：1（取決于標定流量的范圍）

4、管徑范圍: 15mm～2000mm

5、應用范圍: 適合各類單一或混合氣體。含塵、含沙、含濕氣、各種腐蝕性氣體。（乙炔氣體除外）

6、環境溫度范圍: -40℃～+85℃(無顯示); -30℃～+70℃(有顯示); 濕度小于90%RH

7、介質溫度范圍: -40℃～+100℃；-40℃～+200℃；-40℃～+450℃；-40℃～+510℃

8、傳感器直徑：ф3、ф2.5

9、插入式傳感器探桿直徑：ф19（標準）、ф16、ф12

10、傳感器材質：316不銹鋼、哈氏合金、鈦

11、探桿材質（保護套）：316不銹鋼（標準）、哈氏合金

12、雙向測量介質流量

13、模擬量輸出：流量：4-20mADC,溫度：4-20mADC,***大負載:1000Ω

14、累積脈沖量輸出

15、鍵入12段非線性修正，內置10段非線性修正

16、通訊：串口輸出RS232/RS485

17、供電電源：24VDC/600mA；220VAC/2W；110VAC/3W

18、報警：1－2路繼電器輸出、5A/220V、5A/30VDC、鍵入設定

19、大屏幕LCD顯示：七位瞬時流量，八位累積流量

20、過程壓力:1.6Mpa（***大20MPa）

21、安裝工藝形式：插入式（卡套、卡套＋球閥、法蘭連接）適用于DN80以上的管道安裝，管道式（法蘭、螺紋連接）適用于DN15以上的管道安裝。

22、防爆等級：本安型（iaⅡCT5）、隔爆型（ExdⅡCT4）

23、防護等級：IP65

六、傳感器參數

管段傳感器數據表 （螺紋連接）

注：DN<20mm時，傳感器尺寸請咨詢我公司
管段傳感器尺寸表(法蘭連接)

注： 表中只給出了1.6Mpa的額定壓力，高于1.6Mpa時請咨詢我公司

七、產品選型
