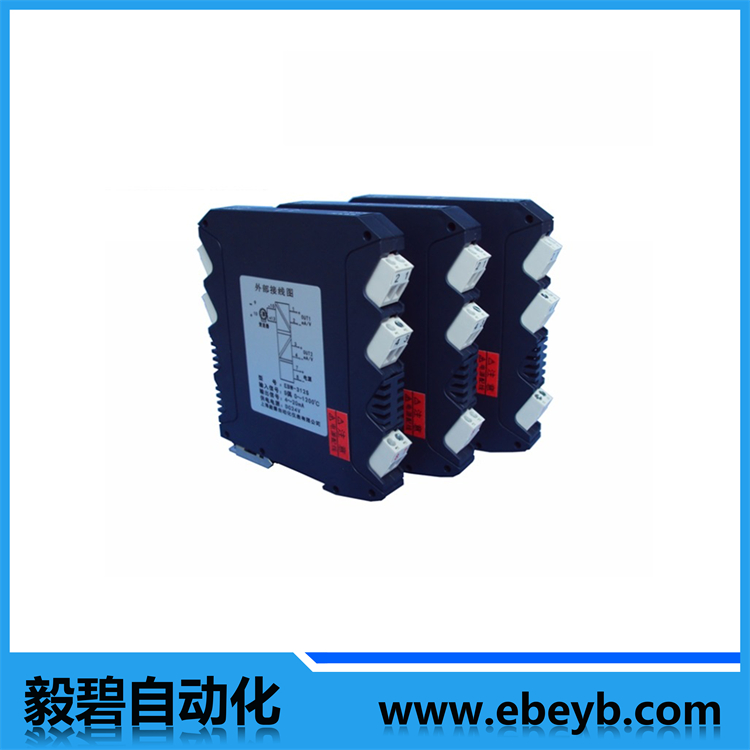

- 商品名稱：導軌式溫度變送器
- 添加時間：2020-02-25 17:57:43
聯系郵箱：ebauto18@126.com
一、產品介紹
溫度變送器將現場的熱電阻或熱電偶信號經過隔離放大處理，轉換為與溫度成線性的直流信號輸出至控制系統，用作熱電偶溫度變送時，具有冷端溫度自動補償功能?？梢耘c單元組合儀表及DCS、PLC等系統配套使用，給予現場儀表信號隔離、信號轉換、信號分配、信號處理等，從而提高工業生產過程自動控制系統的抗干擾能力，保證系統的穩定性和可靠性。本產品品種分為一進一出、一進二出、二進二出，且輸入、輸出磁隔離。

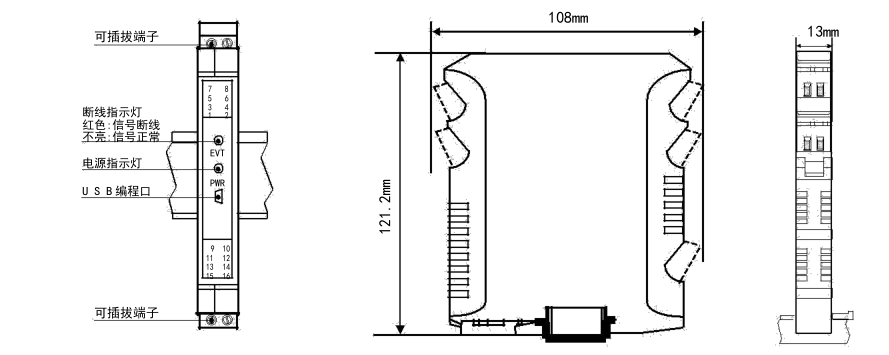

二、顯示面板外觀結構圖
35mm導軌式安裝，安裝時請注意卡位穩定、牢固，請盡可能垂直安裝，以利于儀表內部熱量散發

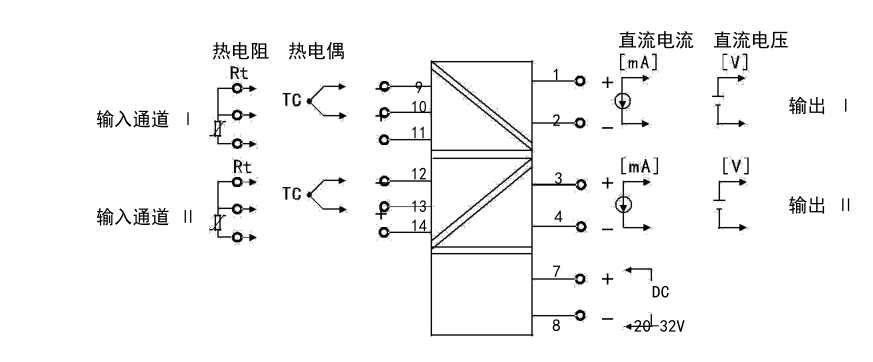

三、接線圖
四、技術參數
輸入 | |
輸入信號 | 二三線制熱電阻、熱電偶(信號類型和測量范圍可通過配套的上位機軟件進行編程) |
輸出 | |
輸出信號 | 4-20mA、0-10mA、0-20mA、1-5V、0-5V |
輸出負載 | 4-20mA、0-10mA、0-20mA負載電阻RL≤400Ω；1-5V、0-5V負載電阻RL≥250KΩ |
電源 | |
電源 | DC20-32V |
功耗 | 一進一出功耗：≤1W； |
一進二出、二進二出功耗：≤1.4W | |
其他參數 | |
絕緣電阻(輸入/輸出/電源之間) | ≥100MΩ（500VDC時） |
絕緣強度(輸入/輸出/電源之間) | 1500Vrms (1 min，無火花) |
工作溫度 | -10～50℃(無凝露、無結冰) |
相對濕度 | 25%～85%RH |
保存溫度 | -10～60℃(無凝露、無結冰) |
溫度漂移 | 0.0075%FS/℃ |
安裝方式 | 35mmDIN導軌安裝 |
安裝尺寸 | 13*108*121.2mm(寬*高*深) |
傳輸精度（20℃） | 0.2%FS±1字 |
***小分辨率 | 0.1℃ |
內部冷端補償溫度范圍 | -10～50℃ |
冷端補償精度 | ±1℃ |
響應時間 | 50ms達到***終值的90% |
重量 | 約130克 |
電磁兼容性 | 符合GB/T18268工業設備應用要求（IEC 61326-1） |
適用現場設備 | 二三線制熱電阻、熱電偶傳感器 |
五、輸入信號類型表：
代碼 | 信號類型 | 測量范圍 | 代碼 | 信號類型 | 測量范圍 |
0 | 熱電偶B | 400～1800℃ | 11 | 熱電阻Cu50 | -50.0～150.0℃ |
1 | 熱電偶S | 0～1600℃ | 12 | 熱電阻Cu53 | -50.0～150.0℃ |
2 | 熱電偶K | 0～1300℃ | 13 | 熱電阻Cu100 | -50.0～150.0℃ |
3 | 熱電偶E | 0～1000℃ | 14 | 熱電阻Pt100 | -200.0～650.0℃ |
4 | 熱電偶T | -200.0～400.0℃ | 15 | 熱電阻BA1 | -200.0～600.0℃ |
5 | 熱電偶J | 0～1200℃ | 16 | 熱電阻BA2 | -200.0～600.0℃ |
6 | 熱電偶R | 0～1600℃ | 17 | 0～400Ω線性電阻 | -1999～9999 |
7 | 熱電偶N | 0～1300℃ | 19 | 30～350Ω遠傳電阻 | -1999～9999 |
8 | F2 | 700～2000℃ | 20 | 0～20mV | -1999～9999 |
9 | 熱電偶Wre3-25 | 0～2300℃ | 22 | 0～100mV | -1999～9999 |
10 | 熱電偶Wre5-26 | 0～2300℃ |
