一、簡述
為了擴大各種通用型壓力儀表的使用范圍，能適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固和有固體浮游物介質的壓力，以及對某些測量介質不能直接進入通用型儀表內和便于清洗防止沉淀物質積聚的場合的壓力檢測時，須***由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜表。
隔膜表主要用于石油化工、制堿、化纖、染化、制藥、食品、輕紡等工業部門生產過程中的壓力檢測。
二、結構原理
隔膜壓力表由各種通用型壓力儀表和不同結構的隔膜隔離器組成一個封閉系統，內充密封液。當被測介質的壓力作用于隔膜時，則隔膜產生變形，壓縮封閉系統中的密封液。由于密封液的固有性質，使壓力儀表中的彈性元件產生相應的彈性變形——位移，經指示裝置顯示壓力值。當隔膜的剛度足夠小時，則壓力儀表指示的壓力就近于被子測介質的壓力值。
隔膜壓力表為組合型產品，上面為功能型表頭，可以為各種機械式壓力表，也可以是壓力變送器，通過選用不同功能的表頭實現不同的測量目的。中間為連接器，通過選用不同的連接器可以用于耐高溫、耐介質脈沖、安裝位置角度的目的。下面為隔離器，利用波紋膜片將被測量的介質與測量表頭隔離開，實現耐腐蝕和防堵塞的目的。
隔膜壓力表的耐蝕性可通過合適的選擇與測量介質接觸部分的膜片，隔離器及密封墊圈的材料來保證。
可選用的膜片材質：0Crl7Nil2Mo2(316)；蒙乃爾合金(Cu30Ni70)；哈氏合金(H276C)；鉭(Ta)及氟塑料(F4)。
隔離器材質：不銹鋼0Crl7Nil2M02(316)；不銹鋼內襯氟塑料(316+F4)。
密封墊圈材料：丁腈橡膠；氟橡膠；硅橡膠及氟塑料。
三、常見類型的隔膜壓力表
隔膜壓力表主要用于石油化工、制堿、化纖、染化、制藥、食品和制酪等工業部門生產過程中測量流體介質壓力之用。

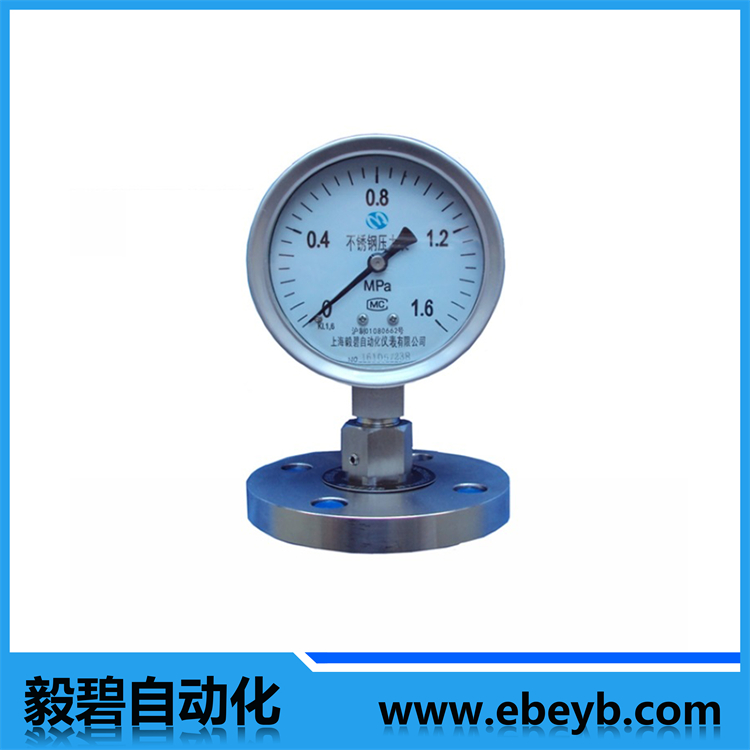

1、法蘭式隔膜壓力表
（1）、型號：Y-60BF/MF；Y-100BF/MF；Y-150BF/MF；
（2）、表面直徑: Φ60mm；Φ100mm；Φ150mm；
（3）、膜片材料：OCr17Ni12M02(316)；蒙乃爾合金；哈氏合金；鉭(Ta)及氟塑料(F4)；
（4）、隔膜體材質：304；316；316+PTFE；
（5）、測量范圍：（≤25MPa)；
（6）、法蘭大小:DN25或DN50（可定制）
（7）、用途說明：隔離器接口為法蘭式，能適用于測量強腐蝕，高溫，高粘度，易凝固和有固體浮游介質的壓力，法蘭規格有多種公稱通徑，滿足不同工況使用。
2、螺紋式隔膜壓力表
（1）、型號：Y-60BF/ML；Y-100BF/ML；Y-150BF/ML；
（2）、表面直徑: Φ60mm；Φ100mm；Φ150mm；
（3）、膜片材料：OCr17Ni12M02(316)蒙乃爾合金，哈氏合金，鉭(Ta)及氟塑料(F4)
（4）、隔膜體材質：304；316；316+PTFE；
（5）、測量范圍：（≤60MPa)；
（6）、螺紋大?。篗20*1.5（可定制）
（7）、用途說明：隔離器接口為螺紋式，能適用于測量強腐蝕，高溫，固體浮游介質的壓力，螺紋規格有多種規格，滿足不同工況使用。
3、衛生型卡箍隔膜壓力表
（1）、型號：Y-60/MC；Y-100BF/MC；Y-150BF/MC；
（2）、表面直徑: Φ60mm；Φ100mm；Φ150mm；
（3）、隔膜體外徑:1.5”(50.5MM)或2”(64MM)；
（4）、密封圈材質為硅橡膠或聚四乙烯,符合藥品衛生質量規范GMP指標。
（5）、隔膜卡盤材質：316L；
（6）、測量范圍：(0.1～2.5MPa)；
（7）、用途說明：隔離器接口為卡盤式，能適用于測量高粘度，易凝固和有固體浮游介質的壓力，且有在工藝現場拆裝快捷方便，不易污染，容易清洗，安全可靠等優點，能滿足藥品生產質量規范(GMP)的要求，在制藥，食品飲料，水處理等行業對衛生有要求的工藝流程中得到廣泛應用。
